Ứng dụng của xy lanh thủy lực trong nâng hạ

28/03/2020
ung-dung-cua-xy-lanh-thuy-luc-trong-nang-ha

Xi lanh thủy lực là cơ cấu chuyển năng lượng chất lỏng thành năng lượng cơ khí,tạo thành lực đẩy phía đầu cần và di chuyển tĩnh tiến để nâng hoặc hạ một vật nặng lên hoặc xuống một độ cao nhất định. Siêu thị thủy lực cung cấp xi lanh thủy lực phục vụ cho ứng dụng nâng hạ trong công nghiệp.

Xi lanh thủy lực ứng dụng trong nâng hạ

Vì xi lanh thủy lực lắp trong các thiết bị nâng hạ thường tựa trên một chốt cố định để chịu lực còn phía cần của xi lanh lại chịu phụ tải của vật nâng.Khi nâng vật lại thay đổi độ cao và tọa độ của ắc đầu cần luôn luôn thay đổi theo quỹ đạo nâng hạ của vật.Do vậy ắc hai phia của xi lanh cần có kết cấu là bạc bi đỡ tự lựa.

Trong thiết kế bàn nâng kiểu chữ X hoặc dùng cho các xe nâng hạ thường thường xi lanh chỉ cần làm việc một chiều (Khi nâng thì cần lực của thủy lực còn khi xuống thì hạ bằng tự tải của trọng lượng của vật đó) như trong xe nâng hạ.Lục này kết cấu của quả piston chỉ cần doăng một phía nâng còn phía kia lắp bạc dẫn hướng là được;còn trên vỏ xi lanh phía cần có một lỗ thông hơi sát bích phía cần piston.Trong trường hợp này khi thiết kế xi lanh ta chọn cần piston lớn nhất để đảm bảo độ bền và tránh cong vênh khi tải trọng lớn.

Nếu trong máy nâng hạ cần sự an toàn,nhà thiết kế có thể dùng lực kéo để nâng vật (máy nâng hạ ô tô chảng hạn người ta dùng lực kéo -cấp dầu vào phía cần xi lanh) lúc này doăng trên quả piston lại lắp về phía có cần còn phía kia lắp bạc hoặc teplon dẫn hướng.Ưu điểm chính của phương pháp đặt lực về phía cần của xi lanh là bởi đặt lực phía không cần của xi lanh với chiều dài cần rất lớn và tải trọng lớn sẽ dẫn đến cong võng cần của nó.(Máy nâng hạ ô tô lên các tầng cao hoặc thang máy thủy lực).

Xem thêm: Linh kiện cần thiết cho một bộ nguồn thủy lực mini

Vậy như đã phân tích ở hai trường hợp trên khi thiết kế cần chọn và phân tích phía đặt lực của từng trường hợp để xi lanh thủy lực làm việc tối ưu nhất.

Máy nâng hạ thường làm việc ở cấp độ an toàn cao nên thiết kế chọn loại xi lanh có giảm chấn phía nào cần thiết hạ nhẽ nhàng không bị dật cục.Vi vậy khi chọn các xi lanh tiêu chuẩn phải test áp suất cao hơn áp suất làm việc từ 1,35 đến 1,5 lần.

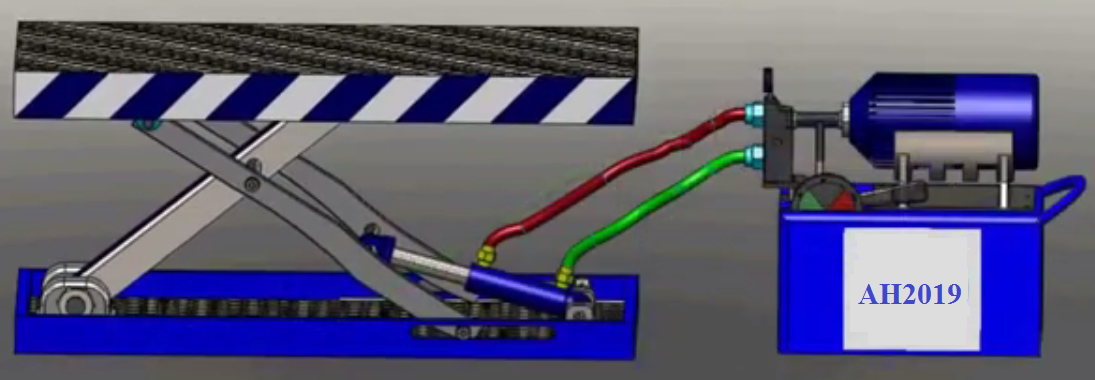

Nguyên lý ứng dụng xi lanh cho bàn nâng thủy lực kiểu chữ X:

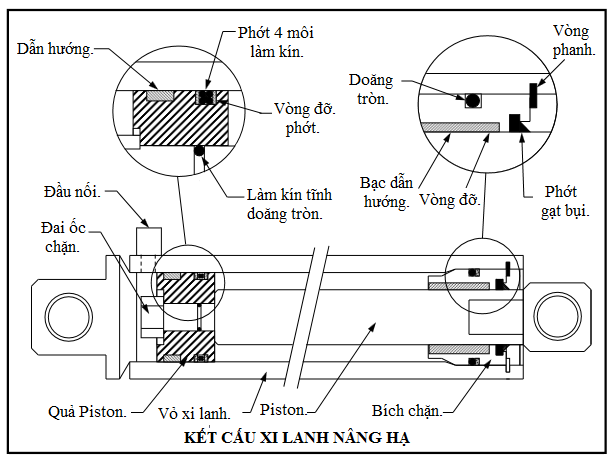

Kết cấu xi lanh bàn nâng thường gặp được thiết kế và mô tả như hình dưới đây:

Các kích thước cụ thể theo yêu cầu thực tế như:Đường kính trong của xi lanh D [cm] được tính trên cơ sở áp suất làm việc P [KG/cm2] và tải cần nâng N [KG] và hệ số an toàn 1,35 đên 1,5 lần trong công thức tính toán ta lấy hệ số an toàn bằng 1,35.ta

Sau khi tính xong ta quy tròn và chọn đường kính xi lanh về các đường kính tiêu chuẩn gần nhất.Chọn cần piston và chọn các kích thước khác theo tiêu chuẩn tương ứng để đảm bảo độ bền vững của xi lanh.Còn các kích thước còn lại như hành trình của xi lanh;Khoảng cách tâm ắc;Lỗ chốt ắc tự lựa v.v…được tính theo thực tế của máy.
