Lắp đặt bộ nguồn thủy lực tại nhà máy Thủy điện Hà Nang - Trà Bồng, Quảng Ngãi

Vừa qua Siêu thị thủy lực đã thực hiện thiết kế và lắp đặt bộ nguồn thủy lực đóng mở cửa van đĩa cho một trong những đối tác quan trọng của đơn vị là nhà máy Thủy điện Hà Nang - Trà Bồng, Quảng Ngãi.

Vì sao cần phải lắp đặt bộ nguồn thủy lực đóng mở cửa van đĩa cho nhà máy thủy điện?

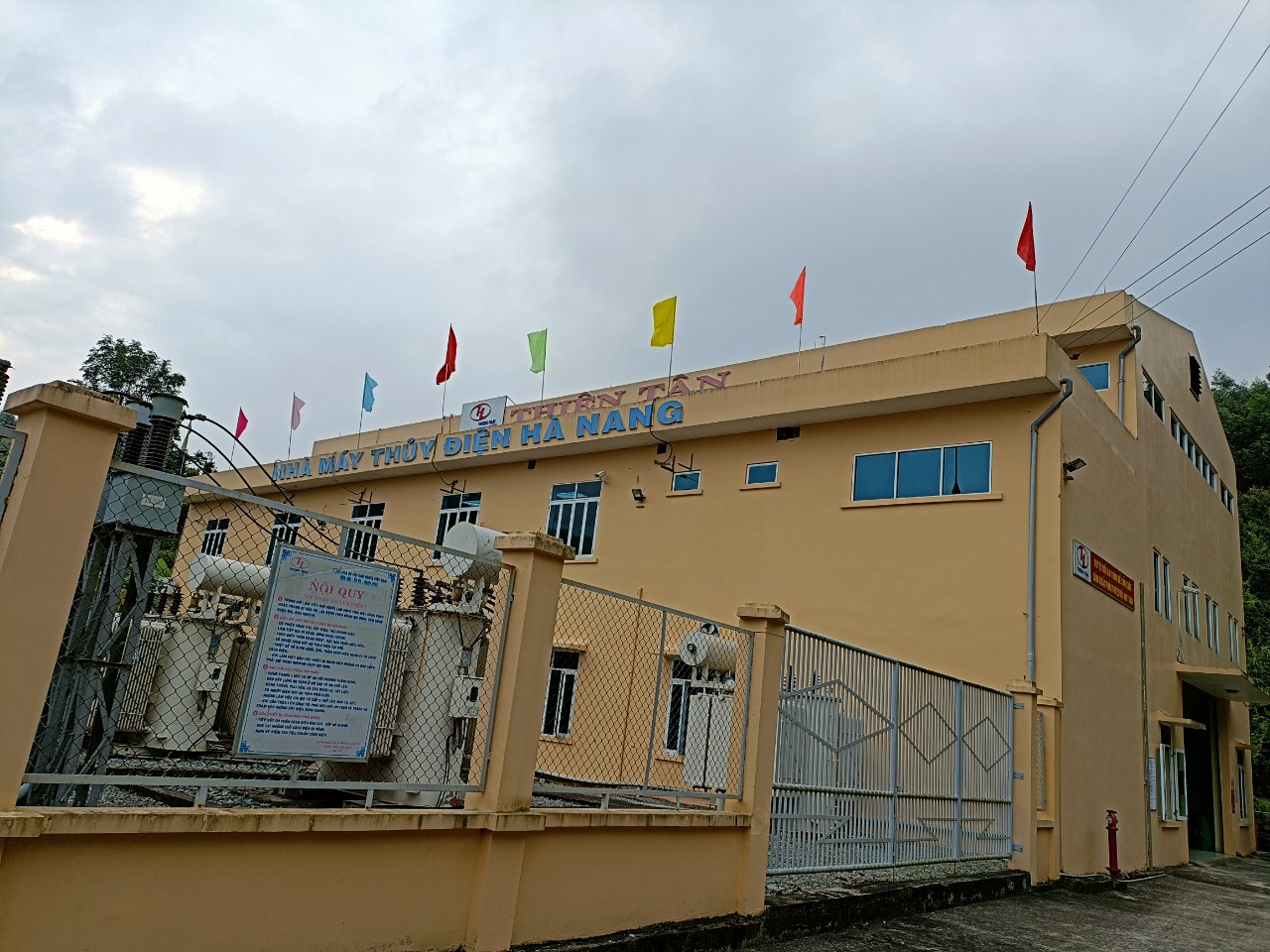

Nhà máy Thủy điện Hà Nang - Trà Bồng, Quảng Ngãi

Nhà máy thủy điện có đặc điểm là sử dụng tua-bin gáo để dẫn nước từ hồ trên đỉnh núi xuống chân núi và chảy qua tua-bin. Điều này sẽ giúp cho cột áp của nước lớn khoảng 45-50 bar nhằm phun tia nước áp lực lớn vào cánh gáo của tua-bin để chạy máy phát điện.

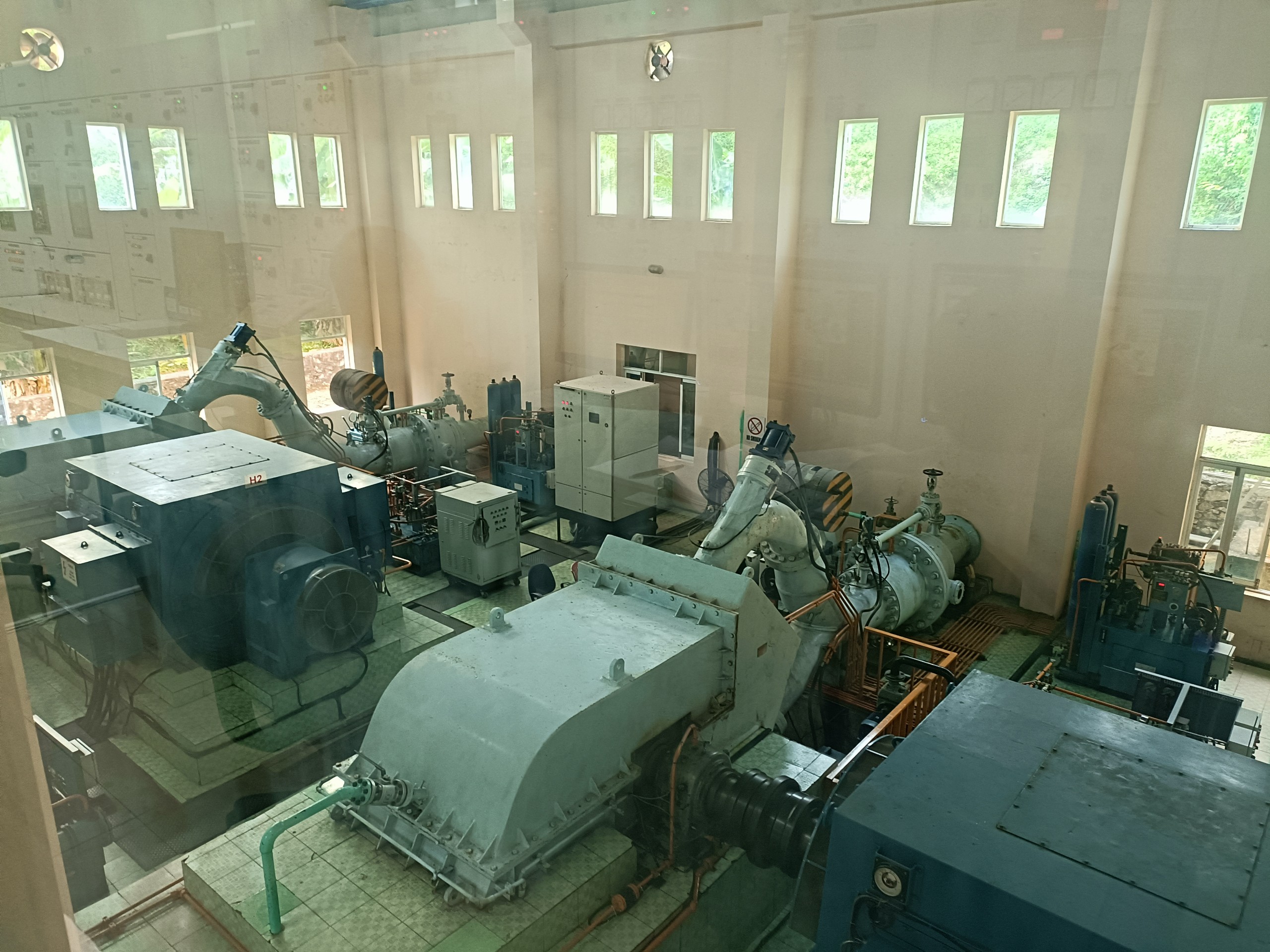

Toàn cảnh 2 tua-bin công suất 11MW tại Thủy điện Hà Nang, Quảng Ngãi

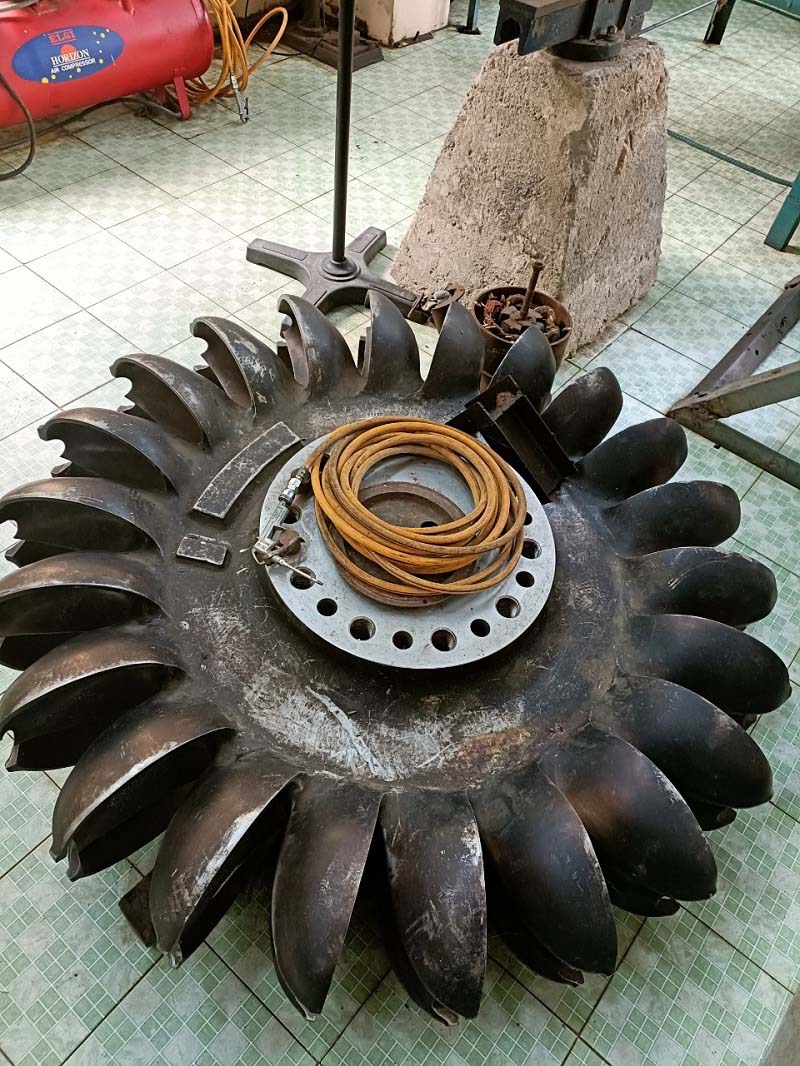

 Bánh xe công tác – Cánh gáo của tua-bin

Để nước được dẫn từ hồ thủy điện trên đỉnh núi xuống nhà máy ở hạ lưu, người ta đã xây dựng một đường ống nước có đường kính 1,5m chạt dọc từ đỉnh núi xuống chân núi với quảng đường 3km. Do vậy, việc lắp đặt bộ nguồn thủy lực đóng mở cửa van đĩa trên thượng nguồn của đường ống dẫn là vô cùng quan trọng với các nha máy thủy điện. Điều này sẽ giúp điều chỉnh lưu lượng nước của hồ thủy điện mỗi khi mưa lũ, đóng mở kịp thời mỗi khi nhà máy gặp sự cố vỡ đường ống dẫn nước hoặc khi sửa chữa van cầu, tua-bin dưới nhà máy.

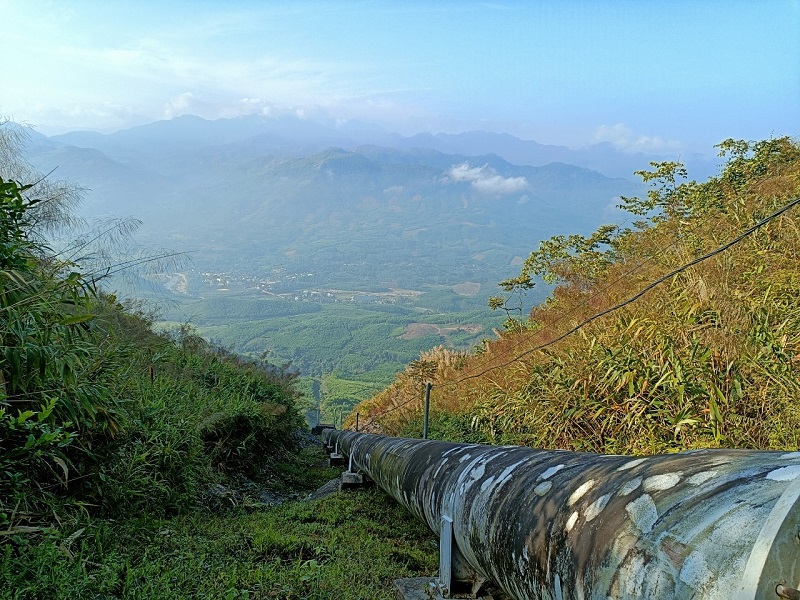

Vị trí đường ống dẫn nước

Hiểu được điều đó, đội ngũ kỹ thuật của chuyên gia của đơn vị chúng tôi đã trực tiếp thiết kế và lắp đặt hệ thống bộ nguồn thủy lực điều khiển van đĩa cho nhà máy Thủy điện Hà Nang với nhiều tính năng an toàn, chế độ điều khiển đóng mở từ xa dưới nhà máy, đóng mở tại chỗ, đóng mở khi mất điện hoặc khi áp lực nước trong ống lớn

Cấu tạo của bộ nguồn thủy lực đóng mở cửa van đĩa lắp đặt cho nhà máy thủy điện

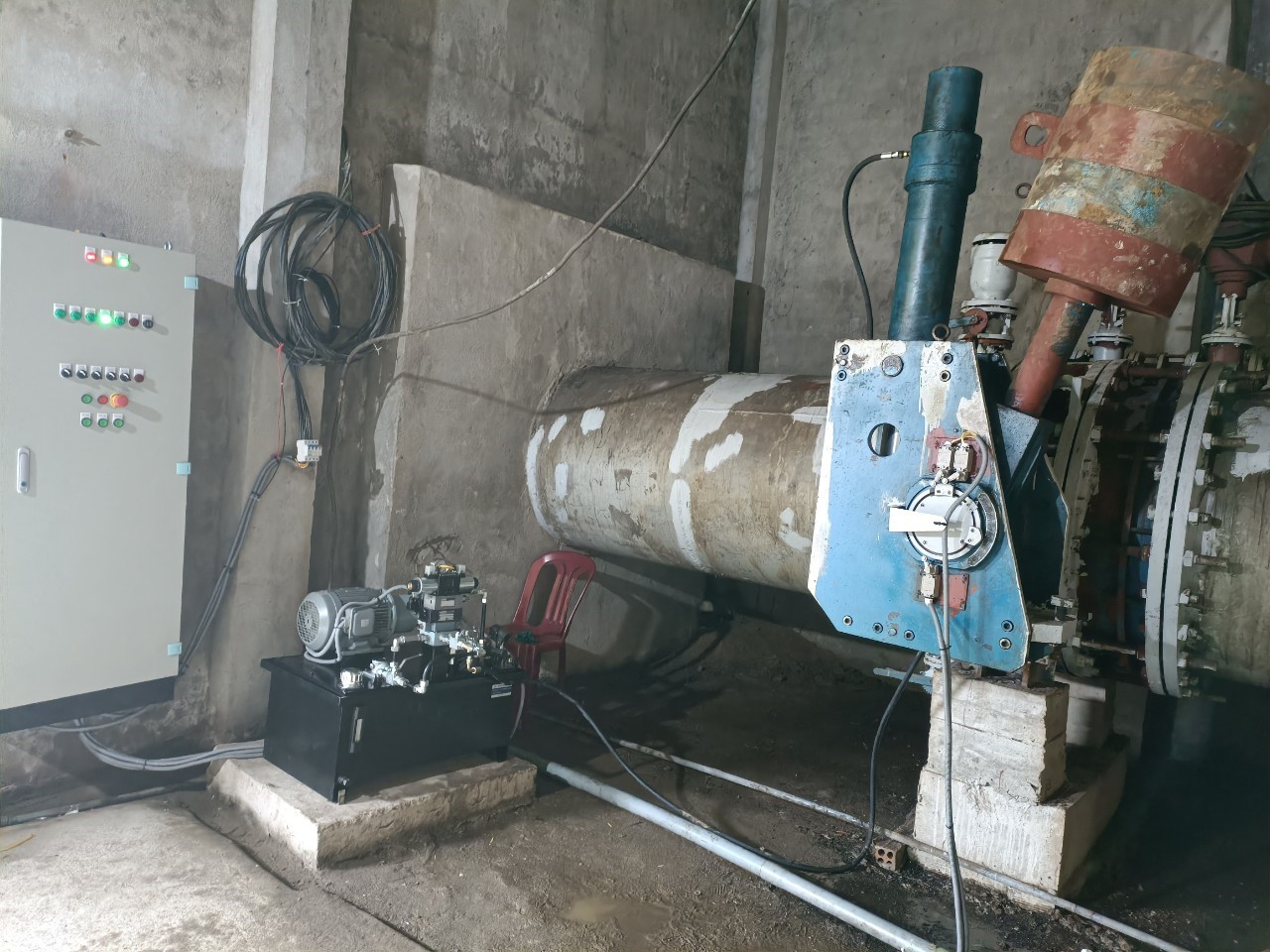

Hệ thống bộ nguồn thủy lực đóng mở cửa van đĩa được Siêu thị thủy lực trực tiếp thiết kế và lắp đặt cho Thủy điện Hà Nang, Quảng Ngãi

Công trình gồm 1 van đĩa đường kính 1500mm được nối với cánh tay đòn dẫn ra một xy lanh thủy lực đường kính bore 120mm kết hợp đóng mở bằng đối trọng, 1 trạm nguồn thủy lực và 1 tủ điện điều khiển từ xa dưới nhà máy.

Xy lanh thủy lực được thiết kế tác động đơn (1 chiều), chiều còn lại được đóng bằng đối trọng nặng khoảng 500kg. Chính vì thế chúng có ưu điểm rất lớn khi nhà máy gặp sự cố mất điện, không thể điều khiển thì ta chỉ việc mở van khóa tay cho dầu ở đuôi xylanh xả về thùng để đối trọng tự hạ xuống đóng van đĩa lại bảo vệ toàn bộ nhà máy.

Bộ nguồn thủy lực đóng mở van đĩa được Siêu thị thủy lực OEM hóa hoàn toàn từ các thiết bị cao cấp nhất của hãng Parker/EU, Nachi/Japan, động cơ Hitachi/Thailan, các nước G7,…

Ưu điểm của bộ nguồn thủy lực đóng mở cửa van đĩa lắp đặt cho nhà máy thủy điện

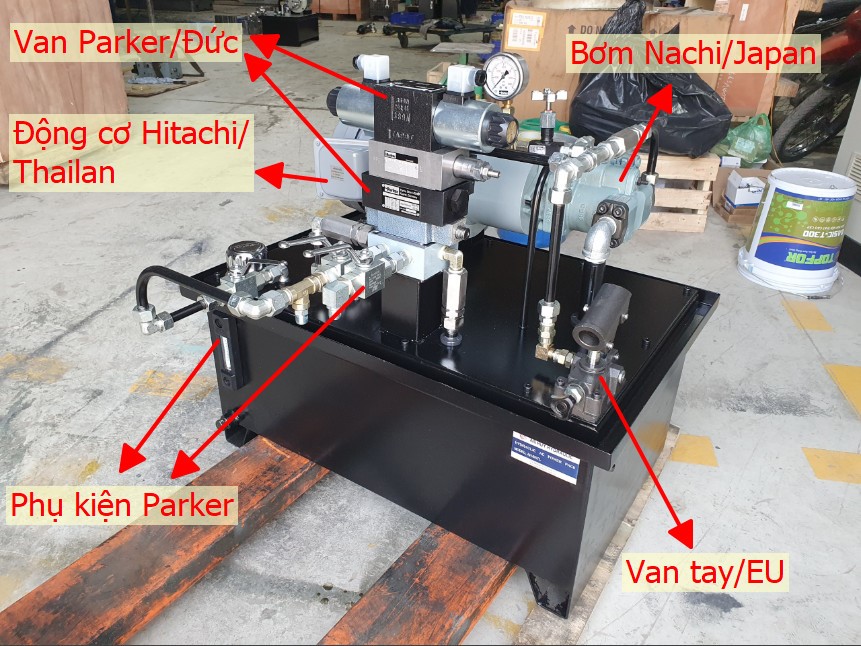

Bộ nguồn thủy lực do Siêu thị thủy lực chế tạo có thiết kế nhỏ gọn, tính thẩm mỹ cao

Bộ nguồn thủy lực đóng mở cửa van đĩa được đội ngũ kỹ thuật và chuyên gia của Siêu thị thủy lực nghiên cứu và trực tiếp đi lắp đặt tại Thủy điện Hà Nang, Quảng Ngãi gồm nhiều ưu điểm như:

- Sử dụng các thiết bị, phụ kiện cao cấp từ các thương hiệu nổi tiếng như Parker, Nachi, Hitachi,… đảm bảo chất lượng và yêu cầu khắt khe của nhà máy.

- Tính toán, thiết kế bộ nguồn vận hành được ở nhiều chế độ khác nhau khi nhà máy gặp sự cố, bơm tay, mở khóa van tay, tính năng bù trôi,…

- Tích hợp bộ điều khiển từ xa sử dụng mạng LAN để có thể điều khiển cũng như giám sát tại nhà máy.

- Thiết kế nhỏ gọn, có tính thẩm mỹ cao.

Tại sao phải dùng hệ truyền động thủy lực điều khiển van đĩa?

Hệ truyền động thủy lực điều khiển van đĩa có những tính năng vượt trội dưới đây:

- Truyền động được công suất cao và lực lớn với cơ cấu điều khiển đơn giản, hoạt động với độ tin cây cao.

- Dễ dàng điều chỉnh được tốc độ làm việc của cơ cấu chấp hành bằng cách điều chỉnh van tỉ lệ, van tiết lưu lắp trên hệ thống.

- Lực quán tính nhỏ, phù hợp cho các hệ thống tuyến tính yêu cầu độ chính xác cao.

- Hệ thống được tích hợp van tràn, van an toàn hoặc các bộ điều khiển để bảo vệ khi gặp sự cố quá tải ( có tác dụng như attomat điện dùng trong hệ thống điện của gia đình)

- Dễ dàng quan sát các thông số kĩ thuật của hệ thống thông qua các đồng hồ hiện thị áp suất, lưu lượng và các thiết bị đo phù hợp.

- Tự động hóa dễ dàng nhờ khả năng kết hợp được với các hệ thống điều khiển Cơ – Điện tử hiện đại.

- Các thiết bị được tiêu chuẩn hóa nên dễ dàng thay thế và bảo hành.

Từ những phân tích trên, chúng ta có thể nhận thấy rằng, việc áp dụng công nghệ điều khiển bằng thủy lực vào cho các hệ thống đóng mở van đĩa sẽ mang lại nhiều lợi ích. Đặc biệt với khả năng tích hợp đồng bộ với hệ thống điều khiển tự động hóa cao đang là xu hướng được nhiều lĩnh vực quan tâm, phù hợp với cuộc cách mạng công nghiệp 4.0.

Một số hình ảnh khác trong quá trình lắp đặt bộ nguồn thủy lực tại nhà máy Thủy điện Hà Nang

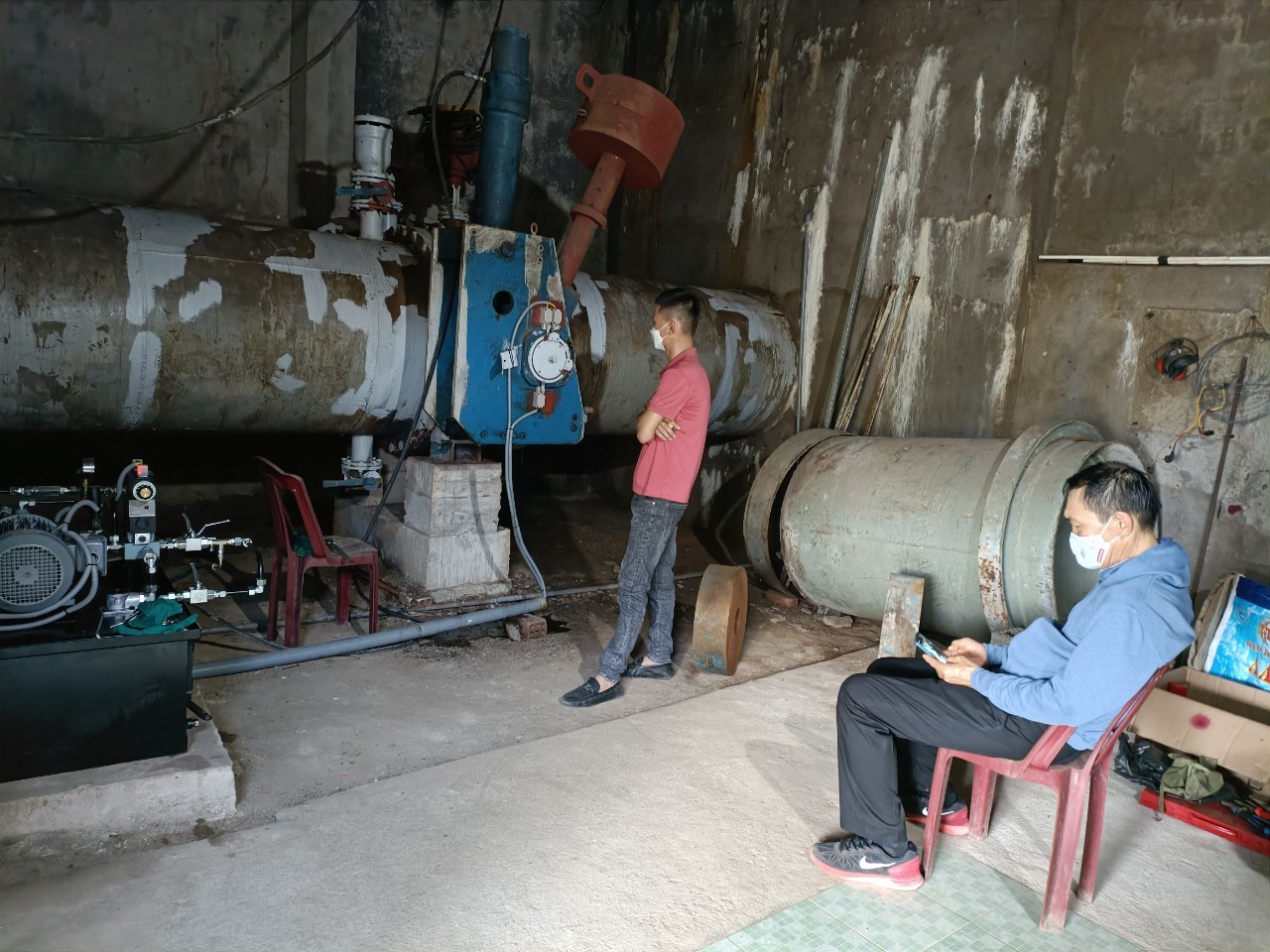

Lãnh đạo nhà máy Thủy điện Hà Nang, Quảng Ngãi nghiệm thu và chạy thử

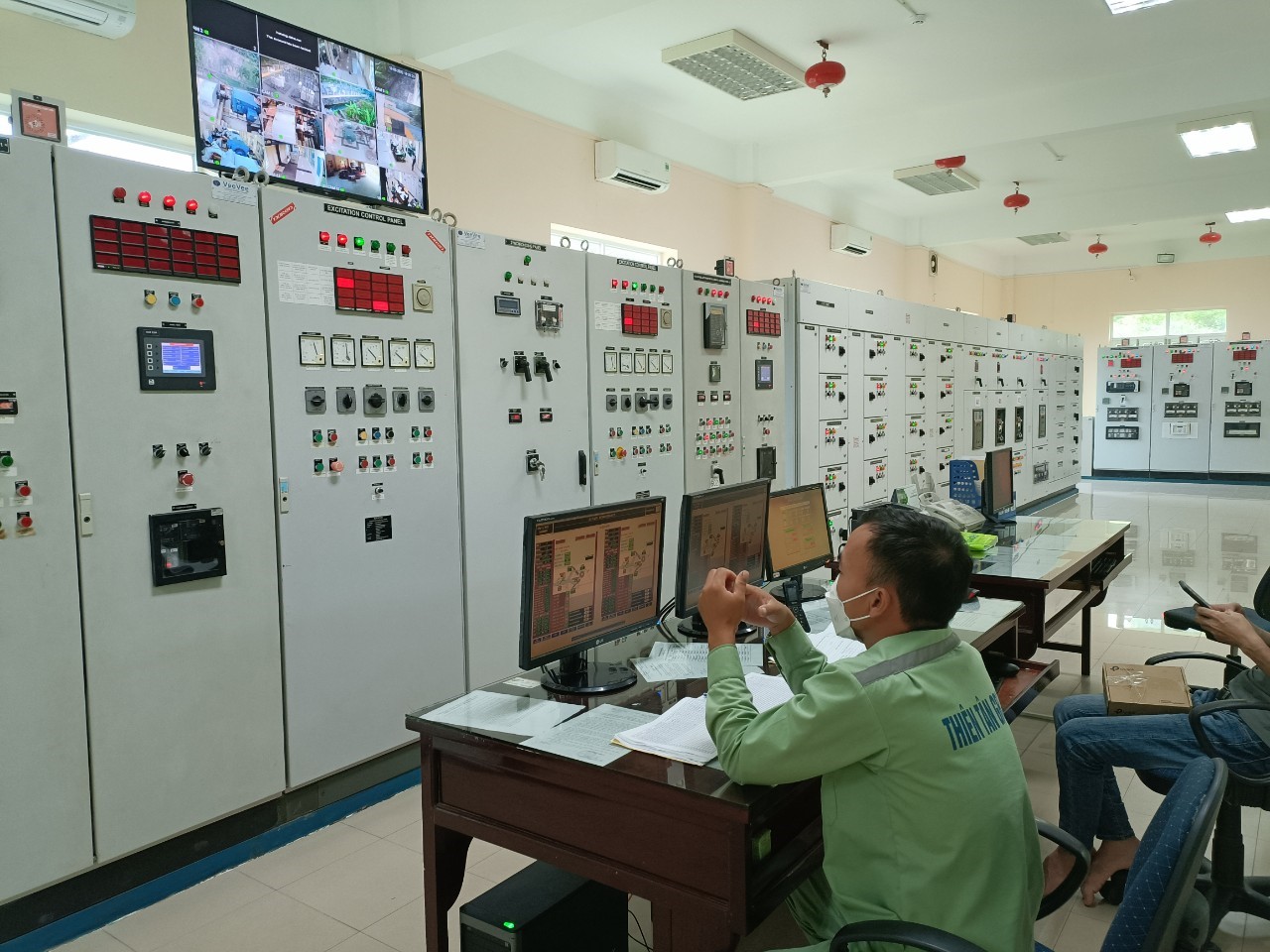

Kỹ sư giám sát và điều khiển tại nhà máy Thủy điện Hà Nang, Quảng Ngãi

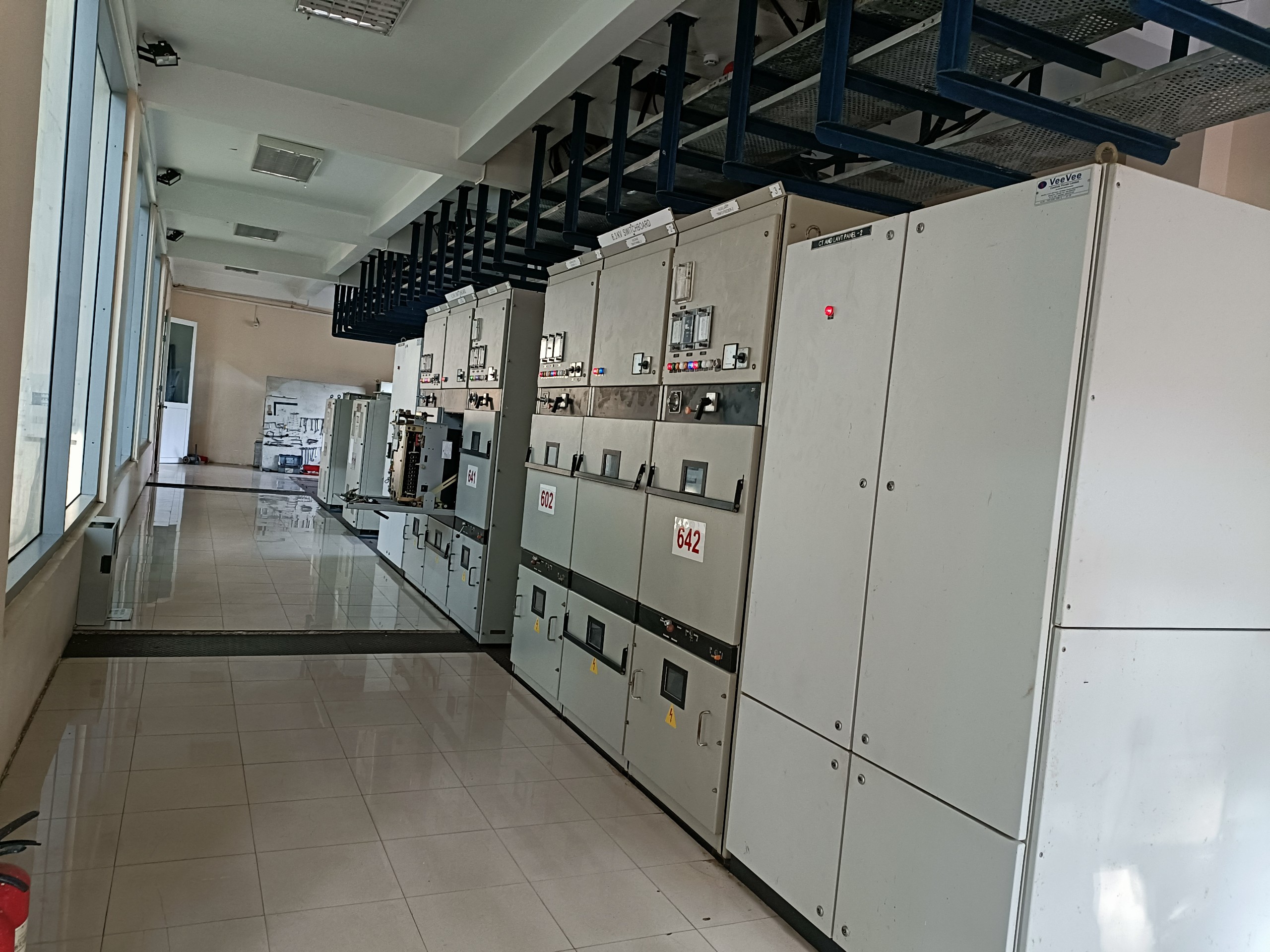

Hệ thống tủ điện tại nhà máy Thủy điện Hà Nang
